儲存裝置 HDD Spin-Up function 驗證

這篇文章主要目的是在提醒，當在做HDD Spin-Up function test的時候，一些事前的準備工作，以及其他要注意的小細節。

Spin-up是指硬碟從無電源狀態到完成供電的整個過程，目前市售的Seagate硬碟是supported Staggered Spin-up (SSU)，WDC的硬碟是supported Power-up in standby (PUIS)，但這個function並沒有support非固態硬碟(SSD)，目前要驗證Spin-up的function，通常都會在stroage controller的BIOS以及OS的driver部分，那麼在這裡我會highlight要注意的一些小細節。

(商標說明) 本篇部落格文章所有引用的商標、圖片、擷取圖像以及產品名稱分屬各公司所有，本部落格僅引用純屬介紹之用，並無任何侵犯版權之意。

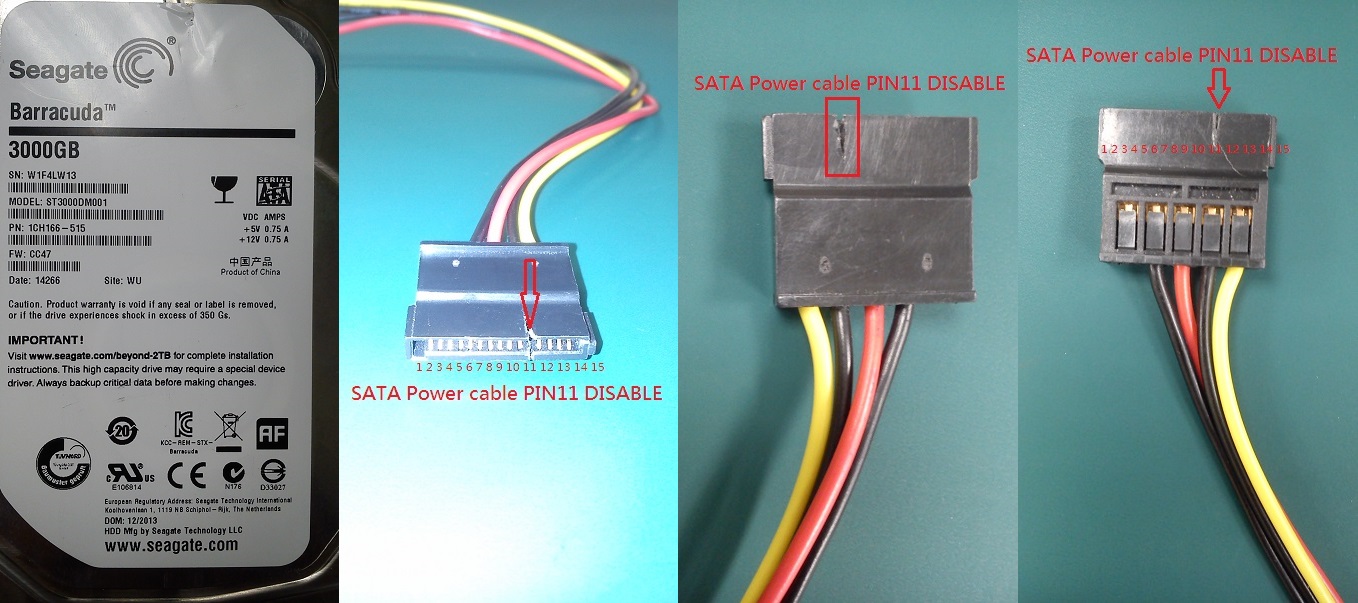

Seagate series (Staggered Spin-up - SSU)，如下圖所示，請先將SATA Power cable PIN11 DISABLE後在執行測試。

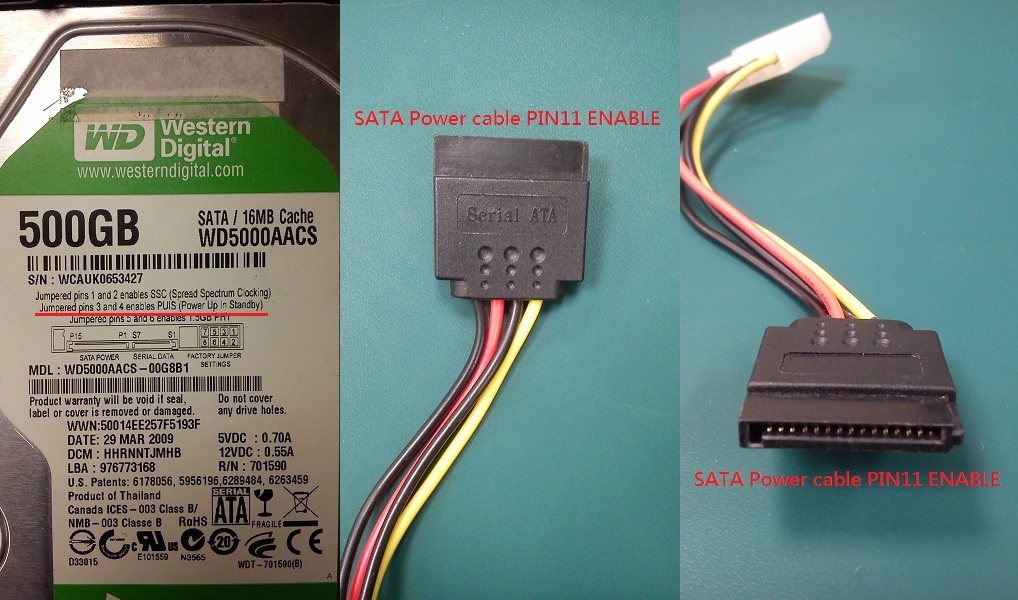

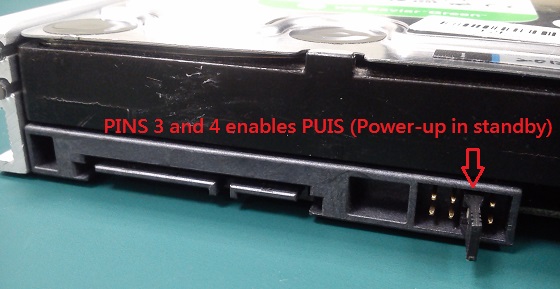

WD series Power-up in standby (PUIS)，如下圖所示，請先將SATA Power cable PIN11 ENABLE, 以及硬碟的Jumpered pins 3 and 4 ENABLE.

在OS環境下要驗證Spin-Up function需要注意的小細節

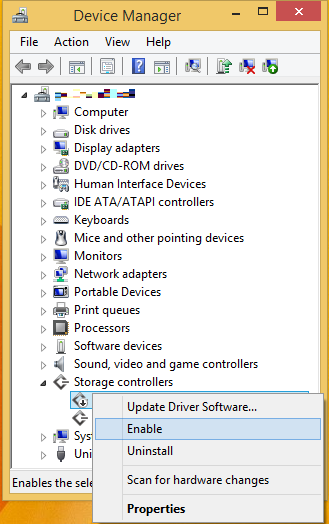

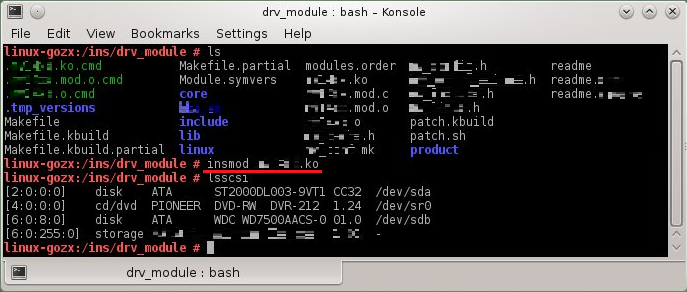

在還沒進入OS之前，請先不要Plug-In HDD，因為有些storage HBA的BIOS是有supported Spin-up的function,等完全進入在OS之後， 在將driver init起來。(如下圖在Windows以及Linux所做的示範)
